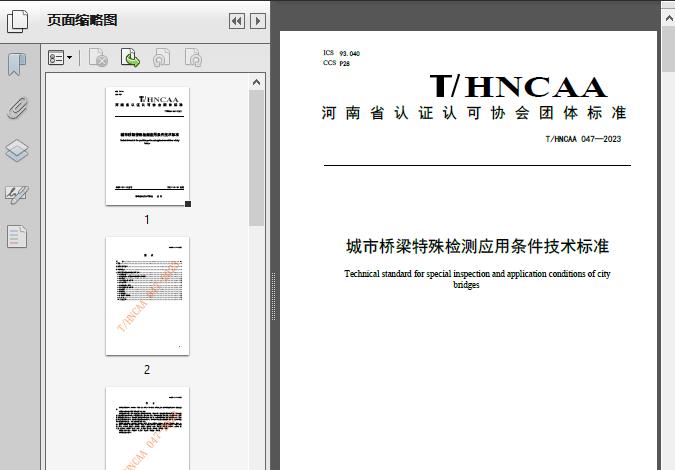

城市桥梁特殊检测应用条件技术标准（T/HN2023）-12页

资料简介

1范围12规范性引用文件13术语和定义14城市桥梁结构特殊检测的应用条件14.1通用条件14.2钢筋混凝土及预应力钢筋混凝土梁式桥14.3钢梁桥24.4钢-混凝土组合梁桥2…

12发布2023
1范围1
2规范性引用文件1
3术语和定义1
4城市桥梁结构特殊检测的应用条件1
4.1通用条件1
4.2钢筋混凝土及预应力钢筋混凝土梁式桥1
4.3钢梁桥2
4.4钢-混凝土组合梁桥2
4.5圬工拱桥2
4.6钢筋混凝土拱桥3
4.7钢-混凝土组合拱桥4
4.8钢拱桥4
4.9悬索桥4
4.10斜拉桥5
4.11桥梁下部结构6
4.12其他6
附:条文说明7
1范围
1.1为了规范城市桥梁特殊检测应用条件,特制定本标准。
1.2本标准适用城市桥梁的特殊检测。
2规范性引用文件
99城市桥梁养护技术标准
233城市桥梁检测与评定技术规范
3术语和定义
3.1城市桥梁city
3.2特殊检测special
3.3功能性检测functional
3.4应用条件application
4城市桥梁结构特殊检测的应用条件
4.1通用条件
4.1.1城市桥梁遭受洪水冲刷、流冰、漂流物、船舶或车辆撞击,或由于滑坡、地震、风灾、火灾、化
4.1.2城市桥梁定期检测中难以判明安全的桥梁。
4.1.3为提高或达到设计承载等级而需进行修复加固、改建、扩建的城市桥梁。
4.1.4超过设计使用年限,需延长使用的城市桥梁。
4.1.5常规定期检测中桥梁技术状况评定时,Ⅰ类养护的城市桥梁被评定为不合格级的桥梁,Ⅱ类～
4.1.6常规定期检测发现加速退化的桥梁构件需补充检测的城市桥梁。
4.1.7其他应特殊检测的情况。
4.2钢筋混凝土及预应力钢筋混凝土梁式桥
4.2.1上部结构有落梁和脱空趋势或有梁、板断裂现象。
4.2.2关键部位混凝土压碎或杆件失稳倾向;或桥面板出现严重塌陷。
4.2.3铰接板梁桥剪力铰缝处桥面铺装出现纵向开裂。
4.2.4刚接T
或损伤最大深度与截面损伤发生部位的结构或构件最小尺寸之比大于0.04。
4.2.6钢筋锈蚀引起混凝土剥落,钢筋外露、表面膨胀性锈层显著,主梁钢筋因锈蚀引起截面损失。
4.2.8边梁有横移或外倾现象,行车振动或摇晃明显,有异常声音。
4.2.9部分预应力钢绞线断裂或失效,或锚头开裂比较严重但未完成失效,或齿板位置处裂缝严重,
裂缝宽度大于0.2mm。
233中相关规定;全预应力和A
4.2.11当承重构件混凝土强度不满足设计要求时。
4.3钢梁桥
4.3.1主要构件铆钉(螺栓)有较多损坏、松动或缺失,造成连接部位铆钉(螺栓)失效,构件出现
明显变形,铆钉损坏、失效数量大于总数量的10%。
4.3.2主要构件焊缝出现较多裂缝,主梁、纵横梁受拉翼缘边焊缝开裂长度大于5mm。
4.3.3主要构件出现较多裂缝,截面削弱。主梁、纵横梁受拉翼缘边裂缝长度大于3mm,或受拉翼缘
焊接盖板端部裂缝长度大于10mm,或桁梁端横梁与纵
桥跨中最大挠度大于计算跨径的1/500。
矢度大于杆件自由长度的1/800,腹杆、连接杆件弯曲矢度大于杆件自由长度的1/500。
4.3.6构件表面发生较多点蚀现象,出现锈蚀成洞现象。累计锈蚀面积大于构件面积的10%,或锈蚀
件宽度15%。
4.4钢-混凝土组合梁桥
4.4.1钢-混凝土组合梁桥桥面板产生纵向劈裂裂缝。
4.4.2连续钢-混凝土组合梁桥支座附近桥面产生横向裂缝,或有渗漏水。
4.4.3钢-混凝土组合梁结合面有剪切滑移和开裂。
4.4.4钢梁与混凝土桥面板之间的剪力连接件有纵向滑移或掀起。压型钢板组合桥面支撑处及板肋有
4.4.5钢-混凝土组合梁桥其他应用条件依据4.2、4.3
4.5圬工拱桥
4.5.2主拱圈严重变形,一个桥跨范围内正负挠度的最大绝对值之和大于计算跨径的1/1000。
4.5.3主拱圈纵向裂缝缝长大于跨径的1/8,裂缝宽度大于
4.5.4主拱圈横向裂缝高度大于截面高度的1/2,缝宽大于
4.5.5拱圈砌体断裂累计面积大于构件面积的10%或砌体脱落面积大于构件面积的
4.5.6拱桥拱脚处产生水平位移、竖向位移和转角。
4.5.7实腹拱侧墙与主拱圈间大范围出现断裂、脱开,且断裂脱开连续,造成桥面变形。
4.5.8实腹拱侧墙出现倾斜、外移、鼓肚等变形现象,填料或桥面出现沉陷。
4.5.9空腹拱腹拱或横向联结系出现变形、错位,影响正常行车。
4.6钢筋混凝土拱桥
4.6.1板拱桥、肋拱桥和箱拱桥
主拱圈存在明显的永久变形,拱顶挠度大于计算跨径的1/800,受压构件有严
主拱圈纵向裂缝缝长大于跨径的1/8,裂缝宽度大于0.5mm。
主拱圈横向裂缝高度大于截面高度的1/2,缝宽大于0.3mm。
4.6.2双曲拱桥
损坏,横向稳定性弱,拱波出现较严重的纵向裂缝且缝宽超0.2mm。
拱波出现大量纵向裂缝,缝长大于结合面长或跨长的1/2,缝宽大于
横向联结系构件出现大量裂缝,缝长大于截面尺寸的2/3,间距小于20cm。
主拱圈跨中截面肋波接合面出现大量环向裂缝,缝长大于截面尺寸的1/2。
4.6.3刚架拱桥
跨中下挠严重,拱轴线偏离。刚架拱桥跨中最大挠度大于计算跨径的1/800。
刚架拱片及微弯板出现大量的竖向及横向裂缝。竖向裂缝缝长大于截面尺寸的1/2,间距小于
微弯板或肋腋板接合部出现大量纵向裂缝,缝宽超过0.2mm,缝长大于截面尺寸的1/3。
实腹段、拱腿出现斜裂缝,缝宽超过0.2mm,缝长大于截面尺寸的1/2。
4.6.4桁架拱桥
接处开裂。竖向裂缝缝长大于截面尺寸的1/2,间距小于30cm;横向裂缝缝长大于
2/3,间距小于20cm;接合部纵向裂缝缝长大于截面尺寸2/3;实腹段斜裂缝缝长
尺寸的1/2;杆件连接裂缝缝长大于截面尺寸的1/2。
4.6.5钢筋混凝土拱桥桥面板
4.7钢-混凝土组合拱桥
4.7.1拱肋、横向联结系、立柱等构件存在明显的永久变形,桥面线形变化明显,结构振动或摇晃显
4.7.2主拱圈跨中挠度大于计算跨径的1/800。
4.7.3拱肋沿顺桥向或横桥向出现异常位移变形,存在失稳现象,桥面线形、纵向位移伸缩量出现显
4.7.4锚头、螺栓、钢管护套等构件表面有大量点蚀现象,出现锈蚀成洞现象。锈蚀累计面积大于构
2个及以上的锈蚀孔洞。
件的10%,有
4.7.5部分吊杆钢丝锈蚀或损坏较严重,个别有断裂现象。
4.7.6锚固区混凝土开裂。
4.7.7桥面板特殊检测的应用条件依据梁式桥上部结构相关规定执行。
4.8钢拱桥
4.8.1主要构件铆钉(螺栓)有较多损坏、松动或缺失,造成连接部位铆钉(螺栓)失效,构件出现
4.8.3主要构件出现较多裂缝,截面削弱。主梁、纵横梁受拉翼缘边裂缝长度大于3mm,或受拉翼缘
4.8.5个别主要承重构件出现异常变形,行车有明显振动或摇晃并伴有异常声音。构件竖向弯曲矢度
大于跨度的1/1500;板梁、纵梁、横梁及工字梁横向弯曲矢度大于自由长度的1/8000
15mm;桁梁的压力杆件弯曲矢度大于杆件自由长度的1/1500;拉力杆件弯
4.8.6拱脚出现滑动、位移,导致桥面线形或拱线形异常。
4.9悬索桥
4.9.1主缆缠丝防护层已经严重腐蚀、断丝,或出现严重脱皮、伤痕、断丝,或镀锌钢丝严重腐蚀、
4.9.2主缆变形较大,不可恢复的变形大于设计允许值。
4.9.3吊索钢丝锈蚀,防腐层有大量麻坑,甚至出现断丝。
4.9.4预应力混凝土加劲梁跨中挠度接近限值,主梁有明显变形,影响结构安全。跨中挠度大于计算
4.9.5预应力混凝土加劲梁出现异常弯曲变形或线形明显变化,导致梁板出现严重病害。
4.9.6预应力混凝土加劲梁控制截面出现大量的竖向裂缝、斜裂缝及结合面纵向裂缝,缝宽超过《城
233中相关规定。竖向裂缝缝长大于截面尺寸的1/2,间距
小于30cm,;纵向裂缝缝长大于结合面长或跨长的1/2;斜裂缝缝长大于截
面尺寸的2/3。
4.9.7预应力混凝土加劲梁钢筋锈蚀引起混凝土剥落,钢筋外露、表面膨胀性锈层显著,主梁钢筋因
4.9.8钢桁架加劲梁跨中挠度大于计算跨径的1/250。
于杆件自由长度的1/800,或腹杆、连接杆件弯曲矢度大于杆件自由长度1/500。
与纵梁连接处下端处裂缝长度大于20mm,或主桁腹杆铆接、栓接头处裂缝长度大于20mm。
4.9.11钢箱加劲梁跨中挠度大于计算跨径的1/250。
弯曲矢度大于杆件自由长度的1/8000。
或受拉翼缘焊接盖板端部裂缝长度大于10mm。
4.9.14索塔有较大的倾斜变形或存在明显的扭转。
4.9.15索塔或索塔基础出现严重不均匀沉降或位移。
4.9.16索塔基础出现较严重局部冲刷现象,基础不稳定,出现严重滑动、下沉、位移、倾斜等现象。
4.9.17锚碇沉降大于10mm。
4.9.18锚碇有水平位移。
接的高强螺栓产生松动、锈蚀,锚板四周边混凝土开裂、剥落或
4.11桥梁下部结构
4.11.1桥墩墩身大量主筋锈蚀,混凝土表面保护层剥落,钢筋裸露,甚至出现主筋锈断现象。
4.11.2桥墩不稳定,出现滑动、下沉、倾斜现象,造成结构和桥面变形大于规范值或不能正常行车。
4.11.3桥墩出现结构性裂缝,缝宽超限,裂缝有开合现象,桥墩变形失稳。
4.11.4桥台不稳定,出现滑动、下沉、倾斜现象,造成结构和桥面变形大于规范值或不能正常行车。
4.11.5桥台出现结构性裂缝,桥台变形失稳。缝宽大于1mm,缝长大于台身宽的
4.11.6基础被冲空,露出底面,冲刷深度大于设计值。基础冲空面积大于10%。
4.11.7承台大范围出现严重剥落、露筋、锈蚀现象且混凝土出现严重锈蚀裂缝或基础大范围出现剥落、
露筋、主筋严重锈蚀。剥落、露筋面积大于构件面积的10%,单处面积大于
4.11.8基础不稳定,下沉现象严重,下沉量大于规范值,造成上部结构和桥面系变形过大。
4.11.9基础出现滑移或倾斜,导致支座及墩台支承面被严重破坏,或导致伸缩装置破坏、接缝减小、
4.11.11抗倾覆不足的独柱墩加固或改造后。
4.12其他
串动距离大于相应边长的10%;盆式支座部分锚栓剪断,或聚四氟乙烯板外露高度大于0.2mm
4.12.2多跨连续独柱支撑直梁桥发生横向转动。
4.12.3多跨连续独柱支撑曲梁桥发生径向位移。
4.12.4桥梁结构出现膨胀骨料病害。
4.12.5桥梁保护区范围内修建高楼或开挖深基坑后。
1范围9
4城市桥梁结构特殊检测的应用条件9
4.1通用条件9
4.2钢筋混凝土及预应力钢筋混凝土梁式桥9
4.3钢梁桥9
4.4钢-混凝土组合梁桥9
4.5圬工拱桥9
4.6钢筋混凝土拱桥9
4.9悬索桥9
1.2本条规定了本标准的适用范围。本标准所指城市桥梁未城市范围内连接或者跨越城市道路、河流等
现行的《城市桥梁养护技术标准》CJJ99中对城市桥梁特殊检测的
4.4.1出现混凝土纵向劈裂,会导致整体工作性能降低直至失去组合作用。
4.4.3钢-混凝土组合梁桥整体工作性能的降低会通过梁端的相对滑移得到反应,根据早期的试验研究
结果,当梁端相对滑移达到0.1mm
4.4.4剪力连接件作用之一时防止钢梁与混凝土桥面板之间的相对分离即掀起,有掀起时会出现混凝土
