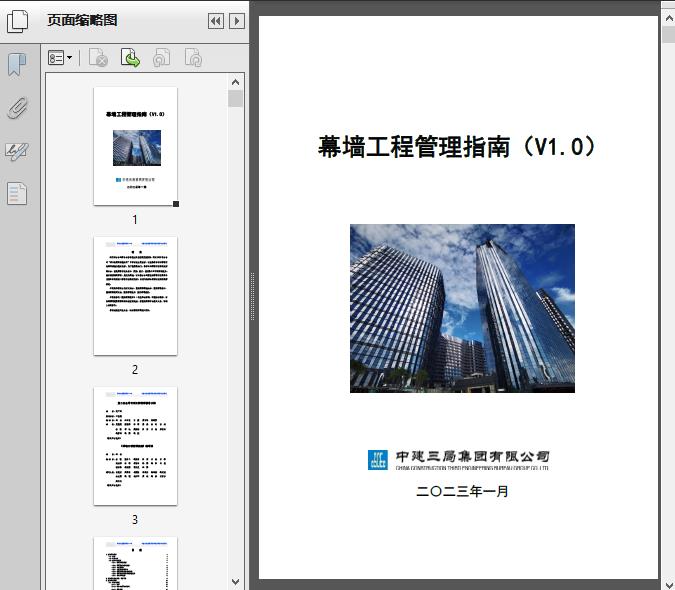

建筑工程公司：幕墙工程管理指南（2023）-133页

资料简介

内，应设置出挑不小于 2.0 米的安全挑檐或其它安全措施。A □是□否1.7 玻璃幕墙、外窗1.7.1玻璃幕墙、外窗临空处应设置栏杆；栏杆高度：公建不低于规范标准要求。如未设置栏杆，对应位置玻璃板块应选用防撞击夹胶玻璃。A □是□否1.7.2璃幕墙应使用安全玻璃；建筑外窗单片玻璃大于 1.5m2 时应使用安全玻璃；高层建筑外窗宜选用安全玻璃；当采用外开上悬窗时，开启扇应选用安全玻璃。A □是□否1.7.3使用中容易受到撞击的部位，其玻璃幕墙应采用安全玻璃，并应设置明显的警示标志、标识。A □是□否1.8 隐框玻璃幕墙安全构造措施1.8.1 结构密封胶应在节点图上标注； D □是□否1.8.2 结构密封胶的宽度和厚度应在节点图中明确。 D □是□否1.8.3隐框或横向半隐框玻璃幕墙，每块玻璃的下端应设置两个铝合金或不锈钢托条，托条规格满足规范要求；D □是□否幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 57 页 共 127 页托条的布置应在节点中体现.8.4隐框玻璃幕墙的铝合金压块间距应不大于 300mm；压块的布置应在图纸中体现。A □是□否（二）规划设计管控要点2.1 总体要求2.1.1 应有节能专篇、防水专篇。 E □是□否*2.1.2 施工图纸应与外立面初步设计一致。 E □是□否2.2 定额设计*2.2.1 幕墙设计均应符合建造标准对应项的成本要求。 C □是□否2.3 建筑幕墙物理性能指标2.3.1抗风压性能、气密性能、水密性能、平面内变形性、节能指标、隔声性能、光学性能、耐撞击性能等级按《建筑幕墙》分级。应在幕墙设计总说明中明确。D □是□否2.4 节能构造措施2.4.1设计中应有保温做法与细部节点构造大样图，且应保证构造连续、完整，节点设计齐全。E □是□否2.4.2节点图设计中对冷桥应有构造措施，考虑抗结露设计，并提供抗结露计算分析文件；E □是□否2.4.3局部凸出主体结构之外的功能空间应有顶板、底板保温构造措施。E □是□否2.4.4公共建筑外窗的可开启面积不应小于窗面积的 30%；透明幕墙应具有可开启部分或设有通风换气装置。D □是□否2.4.12 设计图纸应标明玻璃镀膜面的位置。 E □是□否2.5 收边收口幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 58 页 共 127 页2.5.1 各种不同材质交接处关系应表达清晰、合理； E □是□否2.5.2店招、广告位、室外 LED 应符合整体建筑方案要求；应清晰体现广告位跟幕墙交接构造，广告布张紧装置构造，明确表达 LOGO 的预留挂点；C □是□否2.5.3女儿墙交界处收口处理应有详图表达，并满足防火、防水、保温要求；D □是□否2.5.4地面铺装与建筑幕墙交接部位存在沉降风险，应考虑采用铺装撞幕墙方式减少沉降带来的负面影响。D □是□否2.5.5玻璃幕墙可视部分内侧梁、板、柱、隔墙应做深灰色铝板或烤漆钢板做内衬板或涂料处理；D □是□否2.5.6幕墙封闭空腔内如有灯具，应设置灯具检修通道及检修门，检修门采用甲级防火门。幕墙大空腔（大于 600mm）处的消防救援窗（通道）侧面设置不小于 400mmX800mm 的检查窗，购物中心每层长边设置 2 处、短边设置 1 处。检查窗应为甲级防火窗。D □是□否2.5.7高层塔楼（公建）屋顶层女儿墙构造处理应满足设置擦窗辅助装置的要求；预留外墙清洗点位的预埋吊点应在设计图纸中体现。D □是□否2.6 防水2.6.1图纸应包含幕墙防防水节点做法：采用穿孔铝板、开缝式幕墙时等材料进行幕墙设计时，设计中应有防水、排水设计并明确做法。D □是□否2.6.2幕墙顶部女儿墙处收口应高出屋面至少 300mm 以上，且必须保证封口严密，防止雨水进入幕墙与主体结构之间；D □是□否2.6.3除小商铺、辅助疏散口外的其他出入口（室内步行街入口、百货入口、酒店主入口等）雨棚排水应设计为有组织排水。C □是□否幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 59 页 共 127 页2.6.4面积大于 5000 ㎡的大型直立索边金属屋面，不宜少于 2组独立排水系统，排水坡度不宜小于 3%。与采光顶、洞口交接处应有节点详图，并满足防火、防水、保温要求。C □是□否2.7 外门、窗2.7.1 建筑外窗的安装应采用附框连接，应有安装节点详图； A □是□否2.7.2对外联通的通道门如采用地弹簧门，地弹簧下方有主体结构支撑。C □是□否初审结论 ■修改设计□审查合格复审结论：□修改设计□审查合格审查部门：EPC 管理中心、设计与技术部、商务部、质量部、专业分包或配合单位审查主要联系人： 电话： 设计修改人： 电话：注：A 类问题：造成安全性问题 B 类问题：影响使用功能宜造成业主投诉的问题 C 类问题：不符合建造标准的问题 D 类问题：违反强制性规范的问题 E类问题：一般性问题表 5-4幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 60 页 共 127 页5.3.建筑幕墙结构设计及计算5.3.1.荷载组合幕墙应按围护结构进行设计。幕墙及其连接件应具有足够的承载能力、刚度、稳定性和相对于主体结构的位移能力。采用螺栓连接的幕墙构件，应有可靠的防松、防滑措施；采用挂接或插接的幕墙构件，应有可靠的防脱、防滑措施。在进行幕墙结构设计计算时，只考虑幕墙自身所承受的荷载与作用。作用于幕墙上的荷载主要有自重荷载、风荷载、雪荷载、地震作用、温度作用及采光顶上的活荷载等。荷载组合系数需查阅国家最新规范要求《建筑结构荷载规范》（GB50009-2012）、《建筑结构可靠性设计统一标准》GB50068-2018 及2022 年 4 月最新实施结构通用系列规范。5.3.2.面板设计计算（1）玻璃面板1）构造要求：框支承玻璃幕墙单片玻璃的厚度不应小于 6mm，夹层玻璃的单片厚度不宜小于 5mm。夹层玻璃和中空玻璃的单片玻璃厚度相差不宜大于3mm。《建筑玻璃应用技术规程》JGJ113-2015 中 7.1.1 中关于安全玻璃的最大许用面积应符合下表：幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 61 页 共 127 页2）计算要求计算方式查阅《玻璃幕墙工程技术规范》JGJ102-2003，挠度限制取值为 a/60，a 为计算跨度。常规项目玻璃面板按构造一般即可满足计算要求，超高层或者风荷载较大取包络。（2）金属面板1）构造要求幕墙用单层铝板的厚度不应小于 2.5mm；建筑幕墙用铝塑复合板的上下两层铝合金板的厚度均不应小于0.5mm，铝合金板与夹心层的剥离强度标准值应大于 7N/mm。单层铝板、蜂窝铝板、铝塑复合板和不锈钢板作为幕墙面板构件时，四周需要折边。金属板应按照需要设置边肋和中肋等加强肋，铝塑复合板折边处应设边肋。加强肋可采用金属方管、槽钢或角钢等型材。加强肋应与金属板可靠连接，且应有防腐措施。）计算要求金属板的挠度限值取计算区格短边边长的 1/100。幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 62 页 共 127 页具体计算方式查阅《金属与石材幕墙工程技术规范》JGJ133-2001、《采光顶与金属屋面技术规程》及《建筑幕墙计算》阎玉芹等规范及书籍。（3）石材面板1）构造要求磨光石材面板的厚度，花岗岩应不小于 25mm，火烧石板的厚度应比抛光石板厚 3mm;其他石材应不小于 35mm。高层建筑、重要建筑及临街建筑立面，花岗石面板厚度宜不小于 30mm。花岗石单块面板的面积宜不大于 1.5 ㎡，其他石材面板宜不大于 1.0 ㎡。石材幕墙背栓材质不宜低于组别为 A4 的奥氏体不锈钢，背栓直径不宜小于 6mm。背栓连接件的材质可采用不锈钢材或铝合金型材，不锈钢材厚度不宜小于 3mm，铝合金型材不应小于 4mm。）计算要求具体计算方式查阅《金属与石材幕墙工程技术规范》JGJ133-2001 及《建筑幕墙计算》阎玉芹等规范及书籍。5.3.3.杆件设计计算横梁、立柱的截面形状、尺寸、壁厚除满足设计计算要求外,其主要受力部位的最小壁厚还应满足相关规范的规定，主要参照规范《玻璃幕墙工程技术规范》JGJ102-2003 及《金属与石材幕墙工程技术规范》JGJ133-2001。（1）横梁截面主要受力部位厚度构造要求1）玻璃幕墙幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 63 页 共 127 页当横梁跨度不大于 1.2m 时,铝合金型材截面主要受力部位的厚度不应小于 2.0mm;当横梁跨度大于 1.2m 时,其截面主要受力部位的厚度不应小于 2.5mm。钢型材截面主要受力部位的厚度不应小于 2.5mm。）金属与石材幕墙当横梁跨度不大于 1.2m 时，铝合金型材截面主要受力部位的厚度不应小于 2.5mm;当横梁跨度大于 1.2m 时，其截面主要受力部位的厚度不应小于 3mm。钢型材截面主要受力部位的厚度不应小于 3.5mm。（2）横梁的承载力计算横梁通过角码、螺钉或螺栓与立柱连接。横梁以立柱为支承,两立柱之间的距离为横梁的计算跨度,构造上保证横梁与立柱的连接形式满足简支梁条件。所以,通常把横梁简化成简支梁计算模型。横梁需要承受两个方向的荷载作用，属于双向受弯构件：水平方向上的风载荷和地震作用，分布在横梁的上、下两侧；竖直方向上面板和横梁的自重荷载，分布在横梁的上侧。对横梁进行计算校核时，横梁上的荷载应根据板材在横梁上的支承状况确定。例如，作用在明框玻璃幕墙横梁上的竖向自重荷载为集中荷载，而作用在横隐玻璃幕墙上的竖向自重荷载为均布荷载）横梁截面受弯承载力计算横梁截面受弯承载力应符合下式要求： + ≤ 2）横梁截面受剪承载力计算横梁截面受剪承载力应符合下式要求：幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 64 页 共 127 页 ≤ ≤ 3）横梁抗扭承载力计算当玻璃在横梁上偏置使横梁产生较大扭矩时，应进行横梁抗扭承载力计算。4）挠度计算挠度计算限值详见《玻璃幕墙工程技术规范》：如需进一步理解公式概念及计算原理可查看《钢结构设计标准》、《玻璃幕墙工程技术规范》、《建筑结构静力计算手册》等相关规范。（3）立柱截面主要受力部位的厚度构造要求1）玻璃幕墙铝型材截面开口部位的厚度不应小于 3.0mm，闭口部位的厚度不应小于 2.5mm，钢型材截面主要受力部位的厚度不应小于 3.0mm。型材孔壁与螺钉之间直接采用螺纹连接时，其局部壁厚不应小于螺钉的公称直径。）金属与石材幕墙铝型材截面主要受力部位的厚度不应小于 3.0mm，钢型材截面主要受力部位的厚度不应小于 3.5mm。（4）立柱的承载力计算立柱通过连接件与主体结构的预埋件连接。幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 65 页 共 127 页对立柱进行计算校核时，应根据立柱的实际支承条件，进行力学模型的简化；然后分别按单跨简支梁、双跨梁或多跨铰接连续梁计算由风荷载或地震作用产生的弯矩、剪力，并按其支承条件计算轴向力。立柱承受弯矩、剪力和轴力作用。弯矩和剪力由水平作用的风荷载和地震作用产生，轴力由重力产生。由于立柱为细长杆件，为避免失稳，实际工程中宜将立柱设计成偏心受拉构件，即立柱的上端悬挂支承；尽量避免将立柱设计成下端支承的偏心受压构件。①承受轴拉力和弯矩作用的立柱,其承载力应符合下式要求： + ≤ ②立柱截面受剪承载力应符合下式要求：③承受轴压力和弯矩作用，承受的立柱，其在弯矩作用方向的稳定性应满足规范要求；④挠度计算挠度计算限值详见《玻璃幕墙工程技术规范》：如需进一步理解公式概念及计算原理可查看《钢结构设计标准》、《玻璃幕墙工程技术规范》、《建筑结构静力计算手册》等相关规范。（5）梁柱计算复核原则幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 66 页 共 127 页①复核是否复合构造要求；②复合荷载大小、荷载组合是否合理；③复合计算模型假定是否与本项目节点相符；④图纸和计算书是否对应。⑤构件尺寸设计，截面合并是否合理经济；避免直接用最大跨度计算，且需规避较多截面类型，造成多次开模及现场管理难度增加；⑥承载力计算值达到限值 80%-95%，根据造型难易、限额造价高低等因素，富余值可从小到大选择；以立柱刚度计算为例：通过有限元分析计算得到立柱的挠度图如下：最大挠度发生在 2.4m 处，最大挠度为 25.414mm≤30mmDfmax=H/180×1000=4.8/180×1000=26.67mm立柱最大挠度 Umax=25.414mm≤26.67mm校核依据：Umax≤L/180 且 Umax≤30mm，挠度满足要求；经济性校核：26.667*0.95=25.33，基本接近限值 95%，满足要求。幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 67 页 共 127 页（6）幕墙主杆件间的连接计算立柱与立柱之间的连接一般用芯柱实现，芯柱的长度应不小于250mm，芯柱与立柱应紧密配合。（7）幕墙主杆件与建筑主体的连接设计1）埋件埋件按其埋入时间分为预埋式埋件和后补式埋件。预埋件根据埋件形式可分为槽式埋件和板式埋件。建筑幕墙的后埋件通过扩底锚栓和特殊倒锥形化学锚栓与主体结构进行连接。当采用锚栓锚固埋件时，要进行现场拉拔试验。预埋件的锚板宜采用 Q235 钢。锚筋应采用 HPB235、HRB335 或HRB400 热轧钢筋，严禁使用冷加工钢筋。预埋件的埋板和锚筋计算可参考《钢结构设计标准》。后埋件的设计计算可参考《混凝土结构后锚固技术规程》进行。）连接件连接件的材料常用 Q235 钢板和型钢，或采用 6063-T6 或 6061 挤压铝合金型材。三维连接件和铝合金连接件多用于单元幕墙。螺栓及焊缝计算可参考《钢结构设计标准》。（8）幕墙主杆件与建筑主体的连接设计硅酮结构密封胶的粘结宽度应符合《建筑用硅酮结构密封胶》规范计算要求，并且不应小于 7mm;粘结宽度宜大于厚度,但不宜大于厚度的 2倍。幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 68 页 共 127 页硅酮结构密封胶的粘结厚度应符合《建筑用硅酮结构密封胶》规范计算要求，且不应小于 6mm，也不应大于 12mm。5.4.建筑幕墙热工计算建筑与当地气候相适应是建筑设计应当遵循的基本原则；创造良好的室内热环境是建筑的基本功能。使民用建筑的热工设计与地区气候相适应，保证室内基本的热环境要求。建筑热工设计主要包括建筑物及其围护结构的保温、防热、防潮、自然通风及建筑遮阳设计。（本章节以下内容为透光围护结构相关热工设计）5.4.1.保温设计各个热工气候区建筑内对热环境有要求的房间，其外门窗、透光幕墙、采光顶的传热系数宜符合下表的规定，并应按下表的要求进行冬季的抗结露验算。严寒地区、寒冷 A 区、温和地区门窗、透光幕墙、采光顶的冬季综合遮阳系数不宜小于 0.37。建筑外门窗、透光幕墙、采光顶传热系数的限值和抗结露验算要求注：门窗、透光幕墙的传热系数应按《民用建筑热工设计规范》GB50176-2016 中附录 C 第 C.5幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 69 页 共 127 页节的规定进行计算，抗结露验算应按《民用建筑热工设计规范》GB50176-2016 中附录 C 第 C.6节的规定计算。5.4.2.隔热设计透光围护结构太阳得热系数与夏季建筑遮阳系数的乘积宜小于下表规定的限值。透光围护结构太阳得热系数与夏季建筑遮阳系数乘积的限值。注：透光围护结构的太阳得热系数应按《民用建筑热工设计规范》GB50176-2016 中附录 C 第 C.7节的规定计算；建筑遮阳系数应按《民用建筑热工设计规范》GB50176-2016 中第 C.9.1 节的规定计算。5.4.3.自然通风设计通风开口包括可开启的外窗和玻璃幕墙、外门、外围护结构上的洞口。通风开口面积越大，越有利于自然通风，但不一定有利于建筑节能。自然通风的作用压力在很多时候是比较小的。在自然通风设计时应尽量减小进排风口和通风路径的阻力。阻力是随着流经风速增大而增大的，而流经风速与通风量和风口、路径的面积有关，可根据《民用建筑热工设计规范》GB50176-2016 中条文说明 8.2 条计算确定进风口的最小面积。5.4.4.建筑遮阳设计玻璃幕墙的遮阳方式一般用建筑外遮阳和室内遮阳两类。幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 70 页 共 127 页建筑遮阳措施不应影响采暖房间冬季的太阳辐射得热。严寒和寒冷地区、夏热冬冷地区，建筑遮阳应能遮挡夏季太阳辐射和透过冬季太阳辐射。这些地区建筑室内环境既需要夏季遮阳又需要冬季日照，建筑门窗洞口的遮阳构件或装置，应具有按太阳辐射季节性变化调节遮阳效果的作用，一般应采取活动式遮阳装置或采用固定式偏角形百叶遮阳两种措施（图 1、图 2），两种措施都能实现按冬季遮阳系数大、夏季遮阳系数小的要求适应季节性的变化。图 1 东西朝向固定式偏角百叶板遮阳示意图图 2 采用固定式偏角百叶板的水平遮阳和挡板遮阳示意图注：水平遮阳和垂直遮阳的直射辐射透射比、散射辐射透射比、百叶遮阳的太阳辐射透射比与反射比应按《民用建筑热工设计规范》GB50176-2016 中附录 C 第 C.8-10 节的规定计算。5.5.门窗、幕墙抗结露验算对于严寒、寒冷地区来说，铝合金窗框在冬季完全不结露，要求过于苛刻。因此按现行行业标准《建筑门窗玻璃幕墙热工计算规程》JGJ／幕墙工程管理指南 V1.0 中建三局集团西北有限公司第二分公司第 71 页 共 127 页T151 的要求，将门窗、幕墙各部件分类进行要求，比较合理。也就是允许框、面板中部及面板边缘区域各部分的 10％面积出现结露。注：可根据《民用建筑热工设计规范》GB50176-2016 中附录 C 第C.6 节的规定计算。6.招采合约管理6.1.主要材料价格6.1.1.玻璃（1）玻璃价格影响因素1）三角形玻璃：每平米三角形玻璃价格约为常规板块价格的 1.3~1.4倍。）超大板块玻璃：玻璃常规尺寸为 3660mm*2440mm。超过该尺寸，玻璃价格将根据尺寸的大小不同进行加价。3）开槽或开孔面积：玻璃开孔/槽面积的过大，玻璃成品率降低，进而一定程度上影响玻璃价格。4）彩釉图案的复杂程度：彩釉图案越复杂，使用彩釉网板数量增加，导致玻璃价格增加。彩釉网板费用约为 2500~3500 元/张。5）供货周期。（2）加价项参考下表 6-1：加价项 南玻 耀皮 信义 台玻1 超白 厚度在 6mm-12mm 超白，在白玻基础上增加 3.5 元/㎡/m。
