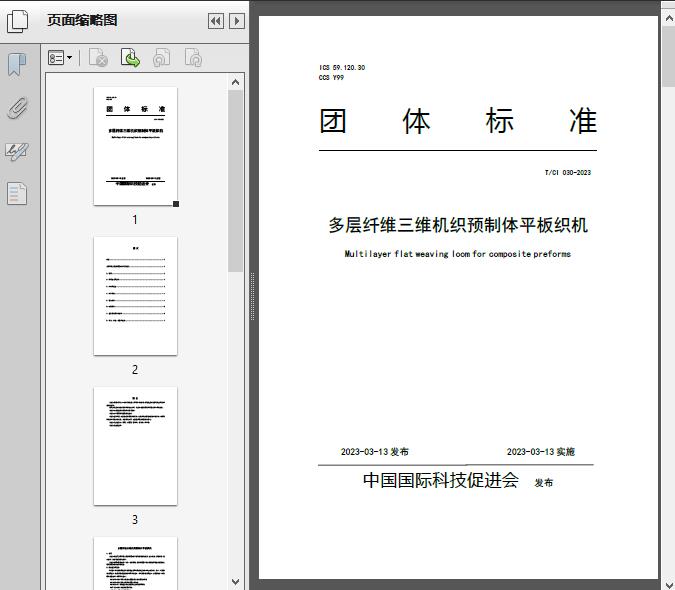

多层纤维三维机织预制体平板织机（T/CI2023）-9页

资料简介

发布 2023-03-13 前言 2 多层纤维三维机织预制体平板织机 3 1 范围 3 2 规范性引用文件 3 3 术语和定义 3 4 基本参数 4 5 技术要求 4 6 试验方法 6 7 设备检验类型与要求 6 8 标志、包装、运输和贮存…

发布 2023-03-13
前言 2
多层纤维三维机织预制体平板织机 3
1 范围 3
2 规范性引用文件 3
3 术语和定义 3
4 基本参数 4
5 技术要求 4
6 试验方法 6
7 设备检验类型与要求 6
8 标志、包装、运输和贮存 7
前言
第1部分:标准化文件的结构和起草规则》
1.1—2O2O《标准化工作导则
1 范围
2 规范性引用文件
总则
第 2 部分:淬硬钢片
一般要求 1
3 术语和定义
3.1 筒子架送经装置
3.2 多位置提综装置
3.3 多剑杆引纬装置
3.4 凸轮打纬装置
3.5 平行卷曲装置
4 基本参数
5 技术要求
总则
5.2 设计要求
5.2.1 综丝的选择参考 GB/T
5.2.2 筘片的选择参考 GB/T
5.2.3 所有与纱线接触的零件表面粗糙度要求 Ra0.8-1.6(μm)。
5.2.4 三维织物幅宽 200-2000mm。
5.2.5 三维织物厚度 2-50mm。
5.2.6 卷曲精度为 1mm±0.1mm。
5.2.7 总功率 20KW。
5.3 装配技术要求
提综轨道安装平行度误差应不大于0.05mm,打纬轨道安装平行度误差不大于0.1mm。
5.4 整机技术要求
5.4.1 工作温度范围 16℃-26℃。
5.4.2 设备所有机构设计应符合 GB/T
5.4.3 机械制图应符合以下要求:
5.4.4 电控系统应符合以下要求:
c)外部保护联结电路与电气设备任何裸露导体零件之间的接地电阻不应大于 0.1Ω;
d)在动力电路导线与保护联结电路间施加 500V
时,测得的绝缘电阻应不小于 1MΩ。
5.4.5 气控系统气密性应良好,无漏气现象。
5.4.6 整机运行应平稳可靠。
5.4.7 过纱辊外表面应无镀层剥落及划伤等缺陷。
5.4.8 安全防护应符合以下要求:
b)所有装置的机架、外壳应有良好的防静电接地装置,接地电阻不应大于 10Ω;
c)设备的防火防爆管道安全参照 GB 32275-2015
6 试验方法
6.1 整机试验
整机试验参考机械设备安装工程施工及验收通用规范 GB 50231-98。
6.2 空运转试验
单次实验不少于 10h。三次空运转试验须在一周内
6.3 负荷运行试验
空运转试验合格后,在稳定的工作情况下进行三次满负荷试验,单次实验不少于 5h。
6.4 电气系统检测
6.4.1 急停开关试验,模拟遇到紧急情况下,急停开关是否能及时关闭设备。
6.4.2 位置传感器检测试验,模拟运动机构到达指定位置时,位置传感器是否有感应。
6.5 外观检测
6.6 气密性检测
整机通 0.6MPa
7 设备检验类型与要求
7.1 基本要求
7.2 出厂检验
7.3 型式检验
8 标志、包装、运输和贮存
8.1 标志
品标牌。标牌型式、尺寸及技术要求应符合 GB/T 13306
8.2 标准件产品合格证
8.3 包装
产品包装应符合 GB/T 13384
b)使用说明书,其内容应符合 GB/T 9969;
8.4 运输
191 和 GB/T 638
8.5 贮存
